JN-QF系列全負壓煤粉混合器
對典道DD27系列煤粉混合器，用戶在使用中時有反映：在給粉機運轉正常，一次風完全暢通的情況下，四角燃燒器噴嘴出口煤粉濃度高低不均，進入爐膛的煤粉量偏差很大，甚至嚴重時會產生斷煤現象，造成鍋爐運行參數不穩定，氣壓、氣溫下降，被迫短時間降負荷。固態排渣爐容易發生滅火，液態排渣爐因四角風粉不均勻，影響到爐溫不均勻造成爐內四角堆灰，也影響排渣，為了協助化渣而增加助燃油耗，對鍋爐燃燒穩定性和經濟性極不利。

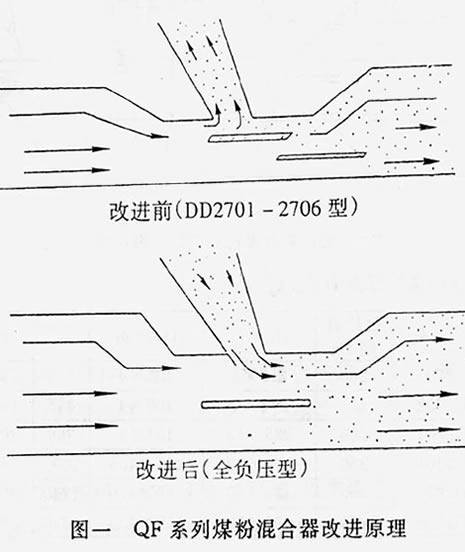

究其原因主要是：DD27系列煤粉混合器結構設計尚欠合理，該混合器的雙托板結構阻力大，造成落粉管內部呈現正壓，使煤耗粉從給粉機下落時被下部正壓托住，形成托粉現象，影響給煤均勻性。JN—QF系列全負壓煤粉混合器把雙層托板改成單托板（參見圖一），又在落粉管與混合器聯接處的后壁加一塊弧形鋼板插入煤粉混合器內部一定深度，使流經的一次風對落粉管產生引流作用，徹底消除了托粉現象。同時減輕給粉機下部垂直管段到與一次風管連接處的磨損，大大延長使用壽命。
|
|
|
QF系列煤粉混合器尺寸參數表：
|
型號
|
標號
|
公稱通徑
|
DW1×δ1
|
DW2×δ2
|
L
|
B
|
H
|
重量公斤
|
|
QF-200
|
DD2701
|
200
|
219×8
|
108×4
|
715
|
158
|
368.5
|
39.9
|
|
QF-250
|
DD2702
|
250
|
273×9
|
108×4
|
845
|
193
|
386.5
|
58.8
|
|
QF-300
|
DD2703
|
300
|
325×10
|
133×4
|
966
|
200
|
481.5
|
99.3
|
|
QF-350
|
DD2704
|
350
|
377×10
|
159×4.5
|
1095
|
240
|
523.5
|
133.1
|
|
QF-400
|
DD2705
|
400
|
426×10
|
159×4.5
|
1220
|
257
|
573.5
|
171.9
|
|
QF-450
|
DD2706
|
450
|
480×10
|
159×4.5
|
1350
|
270
|
641.5
|
220.7
|
|
|
|
|
|
|
| |
|
|
